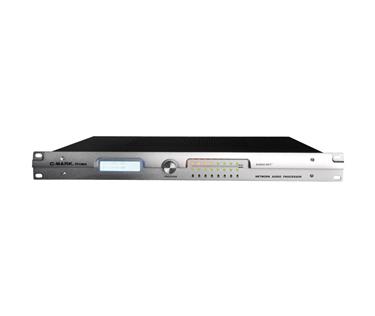

音频矩阵 PPU88A 音频处理器

产品详情

产品特点

具有强大计算功能的DSP处理器

支持40位精度的浮点运算能力

内建多种多样的音频算法处理模块

8个平衡模拟输入，8个平衡模拟输出

每个Line/Mic输入通道的增益0db到66db(可分12步调节)

每个通道的48V幻像电源可独立控制

预设8种不同的DSP处理模式并可通过前置面板进行选择设定

可通过PC计算机基于windows系统进行配置，操作简单方便易于掌握。

可适应不同的应用需求，应用场所广范

处理器功能

延时器：提供50ms,100ms,200ms,500ms,1000ms多种延时模式

路由器：4x4,8x8,16x16路由器

混音器：4x1,4x2,4x4,8x1,8x2,8x4,8x8路由器

动态处理器：包含自动增益器，压限器，限制器，噪声门，扩展器，削峰器

信号产生器：可产生正弦波，白噪声，粉噪声

均衡器：参数均衡器和图像均衡器

滤波器：低通滤波器，高通滤波器，低通斜坡滤波器，高通斜坡滤波器

分频器：2波段分频器，3波段分频器，4波段分频器

电平表：1通道电平表，2通道电平表，8通道电平表

规格参数

模拟音频信号输入规格

模拟输入转换为24-bit,48khz的数字信号

频率响应：+/-0.2db20Hz~20kHz

最大增益：+66db(12阶)

幻象电源：+48VDC(10mA/输入)

动态范围：103dBA,101dB

最大输入电平：+30dBu，差动平衡

输入阻抗：6.3k0mhs

模拟音频信号输出规格

24-bit,48khz的数字信号转换为模拟信号输出

频率响应：+/-0.2db20hz~20khz

THD+N：<0.05%@4dbu1khz

动态范围：103dBA,101dB

最大输出电平：+24dBu，差动平衡

输出阻抗：100欧姆，可推动最小600欧姆的负载

接口规格

1个RS232接口（9孔母头）

1个RS485接口（9孔母头）

1个GPIO外部控制接口（25孔母头，目前此接口未做定义）

8个线路输入

8个线路输出

其它规格

电源：110-240VAC，40~60HZ

功率：低于30W

环境温度：+5~40℃

环境温度：5-85%

尺寸规格

尺寸（长x宽x高）：430mmx291mmx44.5mm(不含机架固定件)
